自由电子激光器（FELs）：突破光刻技术瓶颈，引领亚纳米尺度未来

超亮、高效的自由电子激光器有望提高吞吐量并将光刻技术扩展到亚纳米尺度。

当半导体器件特征尺寸逼近原子量级，行业最先进的生产设备——ASML NXE和EXE极紫外光刻机正面临光子供给瓶颈。自由电子激光器采用相对论电子束产生比传统激光亮数百万倍的光源，有望以半数能耗实现四倍功率输出。本文深入解析FEL技术原理，探讨其如何破解当前光刻瓶颈，并为迈向亚纳米工艺节点铺平道路。

追逐摩尔定律，迈向原子尺度

试想用电线杆粗细的巨笔书写姓名——这正是现代半导体制造在摩尔定律驱动下面临的精度挑战。

1965年，戈登·摩尔提出，晶体管密度大约每两年翻一番。这一预测几十年来一直是半导体行业的基准与自我实现的预言，塑造了行业的发展轨迹。1970年，每块芯片仅包含上千个晶体管；如今，单块芯片的晶体管数量已超过1000亿，部分实验性器件甚至实现了超过1万亿个晶体管的集成。

要维持这样的发展速度，需要实现重大的技术突破，其中最具挑战性的莫过于极紫外光刻技术。该技术的工作波长为13.5纳米（是此前深紫外技术波长的1/10），是实现近原子尺度半导体特征的关键。

但极端波长带来严峻挑战：几乎所有材料（包括空气）都会强烈吸收EUV光子，导致设备造价高昂且制造艰难。专用EUV光刻掩模采用钼硅多层反射堆栈结构，覆以钌保护层。ASML光刻机单台价值逾2亿美元（新型号翻倍），所需镜面抛光精度需达原子级。英特尔光刻设备总监Mark Phillips评价EUV光刻机是"人类有史以来最精密的技术装备"，此誉并非虚言。然而建造这台奇迹设备虽难，为其提供充足光源同样艰巨。

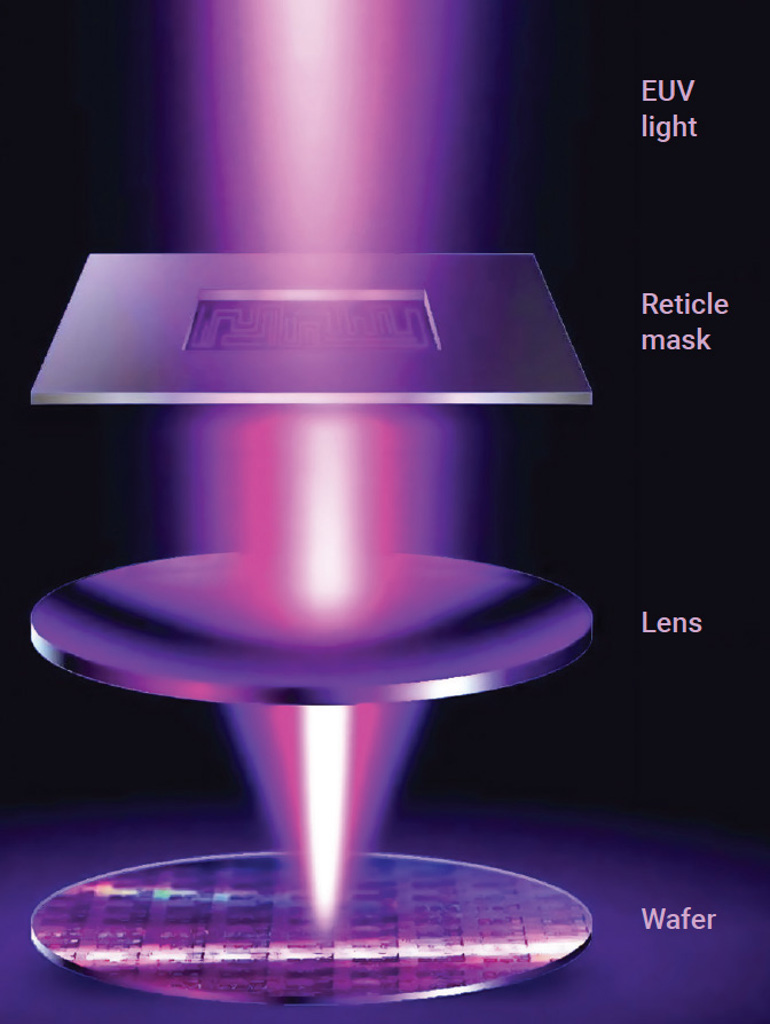

半导体制造中EUV光刻工艺的示意图，图源：xLight

当前的光源：激光等离子体（LPP）

当前最先进的极紫外光源是激光等离子体（LPP），其技术堪称工程奇迹。目前最先进的EUV光源——激光等离子体光源（LPP），堪称工程奇迹。其工作原理是：每秒向真空腔体中注入 5 万次熔融锡液滴。对于每一颗液滴，首先用一束经过精确时序控制的“预脉冲”激光将其整形成圆盘状，然后再用第二束高功率 CO₂ 激光脉冲将其汽化。这束主脉冲会把锡加热到 超过 200,000 °C——相当于太阳表面温度的 40 倍，从而激发电子跃迁，释放出所需的 13.5 nm EUV 光子。但该过程存在以下缺陷：

• 功率瓶颈：无论是激光等离子体还是其他方式，极紫外光子的产生效率都极低，这是公认的难题。要产生500瓦的可用极紫外输出，需输入约1兆瓦的功率（效率仅为0.05%）。鉴于半导体工厂的能耗已占据各国电网的很大份额（仅台积电一家就消耗了中国台湾地区约10%的电能），研发更优的极紫外光源已迫在眉睫。

• 热管理与碎屑问题：激光等离子体过程中，大部分能量会以热量和熔融锡碎屑的形式损耗，这些碎屑会污染并加热收集镜。为解决污染问题，需每分钟向光源室注入600升氢气以形成“氢气屏障”。尽管如此，收集镜的使用寿命仍是一项重大的运营成本，且镜面受热会进一步限制激光等离子体设备的输出功率。

• 精度局限：激光等离子体产生的光是非偏振的宽频光。阿斯麦扫描仪需“筛选”出其中可用于芯片曝光的部分，这会导致光子数量不足，并引发随机缺陷——即由于光子数量少，光子吸收和图形保真度出现随机波动——随着晶体管尺寸缩小，这种缺陷会降低芯片良率。

激光等离子体光源固然是一项了不起的技术，但随着极紫外光刻技术向更小尺度推进、对光能量的需求不断增加，我们需要借助一种全新的物理原理来开发光源。

迈向更高亮度的下一阶梯：FEL

值得庆幸的是，激光等离子体光源已有一种极具潜力的替代方案——自由电子激光器。尽管自由电子激光器能产生比激光等离子体强数倍的极紫外功率，能耗却仅为后者的一小部分，且光束质量无可匹敌，但作为光源，其决定性优势在于“亮度”——这是光刻及其他领域的关键指标。

亮度是一个专业术语，综合了光功率（P）、聚焦质量（面积A、立体角Ω）和光谱纯度（相对带宽Δλ/λ），其计算公式为：

B ~ P / (A × Ω × Δλ/λ)

这种卓越的亮度源于一个根本性差异：光源的“自由”电子与“束缚”电子特性。

从白炽灯丝到如今的激光等离子体光源，传统的“束缚电子”光源最终都会受到材料特性的限制，无论是材料的熔点，还是汽化锡固定的原子发射特性。与之相反，自由电子激光器作为“自由电子”光源，突破了这一限制，具有三大独特优势：

• 无损伤极限：真空中的自由电子不会被强场损坏，这与传统激光器的固态增益介质不同。

• 高选择性放大：受狭义相对论支配的自由电子激光器共振条件，确保只有完全匹配的光子才能被放大，从而实现极高的光谱纯度。

• 相干发射：电子被“微聚束”成密集的亚波长簇，这些电子簇的辐射完全同步，这种相干过程能使光功率呈二次方增强。

（亮度阶梯图：纵轴为亮度，单位为光子/秒/平方毫米/平方毫弧度/0.1%，横轴为不同光源技术；自由电子光源（自由电子激光器、同步辐射）亮度远高于束缚电子光源（特殊极紫外光源、激光、激光等离子体、发光二极管、白炽灯、轫致辐射），其中自由电子激光器亮度最高，达10³²量级）图源：D. Black

（自由电子激光器示意图：加速器产生电子，电子进入波荡器后产生X射线；插图显示电子摆动轨迹在转向点产生光波）图源：Tristanevanslee/维基共享资源；知识共享署名1.0许可协议

摇摆器与波荡器的区别

摇摆器与波荡器通过K参数区分，该参数与磁场强度和电子振荡幅度成正比：

• 当K<1时，电子振荡幅度小，光主要以单一频率沿正向发射，这类设备称为波荡器。

• 当K>1时，电子振荡幅度大，发射角更广，光为宽频光，这类设备通常称为摇摆器。

自由电子激光器通常以小K参数运行（即采用波荡器），但由于其实现了相干放大，输出亮度比波荡器的自发辐射高多个数量级。

自由电子激光器的结构

在自由电子激光器中，电子在真空中以接近光速的速度自由运动，并与同向传播的电磁波交换能量，从而产生指数级放大的可调谐光束。

一、高能电子束

该过程始于粒子加速器产生的高能电子束。微波放大器将电子加速至接近光速，对于1吉电子伏特（即1电子电荷乘以1吉伏特）的电子束，电子速度仅比光速慢千万分之一。电子束的能量越高，自由电子激光器可产生的光子能量就越高。

二、加速电荷的辐射

任何加速运动的电荷都会辐射光。例如：

轫致辐射（德语Bremsstrahlung，意为“制动辐射”）光源通过将电子撞击到金属壁上，使电子快速减速，电子束通过辐射光和释放热量来消耗能量。

偏转磁体也能产生辐射：若使电子束沿圆形轨迹偏转，就形成同步辐射光源；若使电子束沿正弦曲线摆动，则形成摇摆器或波荡器光源。

同步辐射和摇摆器光源产生的光频率较宽，而波荡器则有所不同：在特定条件下，通过波荡器的电子束可实现激光发射。

三、波荡器

波荡器是由周期性排列的磁铁构成的装置，能使高能电子束以特定频率沿正弦曲线振荡（即“摆动”）。对电子束进行这种受控振荡，是产生精准调谐光的第一步。波荡器的周期（λᵤ）与电子束能量共同决定了输出光的波长。

四、滑移效应与波长选择

自由电子激光器利用“滑移效应”筛选特定波长的光。在波荡器中，电子虽以接近光速的速度运动，但并未完全达到光速。由于电子同时沿正弦曲线摆动，其运动距离会略长于直线运动的距离。而光束则以光速沿直线传播，因此在波荡器中摆动的电子束会被自身产生的光波略微“超越”。

在共振波长条件下，电子束相对于光波的滑移距离恰好等于电子束每完成一次摆动所对应的一个光波波长。这一同步条件使电子束能持续放大光信号，据此可推导出自由电子激光器的辐射公式：

λr=λu/(2γ2 )(1+K2/2)

（其中λᵤ为波荡器的磁场周期，λᵣ为辐射波长，γ为电子的相对论能量，K为描述磁场强度的参数）

五、微聚束与相干辐射

由于电子束包含大量电子，当每个电子发射的光相位一致（即相干）时，才能实现最强的放大效果——这正是自由电子激光器中“激光”特性的体现。前期过程中产生的光场会反作用于电子，将电子分选成密集的周期性簇（即微聚束），这些微聚束的间距恰好等于一个光波波长。

要理解微聚束过程，可想象这样的场景：一个电子吸收光子后，能量会略微增加，速度也随之加快；而其前方的另一个电子可能会辐射光子，导致能量损失、速度减慢。速度较快的电子会逐渐追上速度较慢的电子，最终形成密集的电子微聚束。

由于微聚束内的电子几乎紧密排列，它们会产生相干辐射。而这种光场会进一步反作用于电子束，形成反馈循环：一方面增加微聚束的密度，另一方面扩大电子的能量分布，进而使光放大效果呈指数级增强。最终，微聚束的能量分布差异会超过其密度压缩效应，电子开始分散，这一阶段被称为饱和，此后光放大过程便会停止。

六、相对论因子实现高能光

自由电子激光器的工作原理中，有一个疑问始终存在：波荡器磁铁的周期可达数厘米，为何能产生高能（短波长）的光（如波长仅13.5纳米的极紫外光）？答案在于狭义相对论的“双重增强”效应，该效应与散射过程共同作用，实现了波长的大幅缩短。

以波荡器磁铁为参考系：在这一参考系中，波荡器静止，其周期为λᵤ，电子束则朝波荡器运动，速度接近光速。而在电子的静止参考系中，情况则完全相反：电子束静止，波荡器朝电子束运动。因此，在电子静止参考系中，运动的波荡器会发生洛伦兹收缩，其周期会缩短γ倍，变为λᵤ/γ——这是第一次增强。

在电子束参考系中，波荡器的磁场也会发生变换。对于静止的电子而言，运动的波荡器磁场看起来就像入射的光波。这些光波会被静止的电子束散射，并向相反方向辐射——这就是散射过程。

散射过程结束后，我们脱离电子束参考系，回到实验室参考系观察散射光。在实验室参考系中，探测器会看到电子束以接近光速的速度朝自己运动，同时也会观测到散射光波。由于多普勒效应，散射光波会发生蓝移，蓝移因子约为1/(2γ)，最终辐射波长与λᵤ/(2γ²)成正比。与此同时，波荡器磁场也会变回原来的静止状态，周期恢复为λᵤ——这是第二次增强，至此整个波长缩短过程完成。

通常情况下，极紫外自由电子激光器中γ值较大（可达1000或更高），其输出光的波长会比波荡器的物理周期短数百万倍。这一特性不仅使我们能利用厘米级的磁铁产生纳米级波长的光，还让光源具备了可调谐性：只需略微改变电子束的能量（即调整γ值），就能改变输出光的频率。

（微聚束与相干辐射示意图：初始电子束无密度调制，辐射非相干（左）；电子通过波荡器时，与增强的光场相互作用，逐渐形成微聚束（中）；微聚束间距恰好为一个波长，辐射完全同步，实现光的指数级放大，最终形成完全相干的辐射（右））

图源：迪伦·布莱克、丁·阮

（相对论变换实现波长缩短示意图：从电子束静止参考系看，入射电子束与波荡器磁场相互作用，产生蓝移的波荡器场与散射光；回到实验室参考系，散射光进一步蓝移；通过相对论变换，厘米级磁铁可产生纳米级光）

图源：迪伦·布莱克

RLS权衡关系

几十年来，光刻胶的性能一直受限于RLS权衡方程：模糊度³×线边缘粗糙度²×剂量≈常数。

这意味着，若要改善其中任意一个参数（分辨率、线边缘粗糙度（LER）或灵敏度），必然会导致另外两个参数的劣化。例如，传统光刻胶通过化学放大实现高灵敏度，但放大过程中酸的随机扩散会产生模糊；新型金属氧化物光刻胶可完全消除酸扩散，有望同时提升分辨率并降低粗糙度。同样，更高功率的自由电子激光光源能降低对剂量的要求，从而为优化线边缘粗糙度和模糊度创造空间。

从实验室到工厂：迈向工业化极紫外自由电子激光

通过以上六个方面，我们已清晰了解自由电子激光器的工作原理。尽管其物理原理十分精妙，但真正的价值在于解决半导体制造向原子尺度推进过程中面临的具体紧迫挑战。自由电子激光器不仅是一种功率更高的光源，更是适配埃级（1埃=0.1纳米）光刻时代的理想工具。

我们先来看看其直接的技术优势。下一代高数值孔径极紫外扫描仪采用大角度光线，若使用等离子体光源产生的非偏振光，会导致对比度损失；而自由电子激光器天然产生偏振光，能在关键环节最大限度保证图形保真度。此前，自由电子激光器相干、窄频的输出特性因可能产生散斑效应被视为劣势，但当前扫描仪设计中，通过巧妙的多部分照明系统已解决这一问题。如今，这一特性更被视为优势：它为原位计量技术的创新提供了可能，而这是等离子体光源产生的无序光无法实现的。

但支持自由电子激光器最有力的理由在于其可扩展性。随着晶体管尺寸缩小，由光子稀缺导致的曝光图形随机缺陷会严重影响芯片良率，而解决这一问题的唯一方案就是提高光源功率——自由电子激光器是目前唯一被证实可实现多千瓦级功率输出的技术。

从经济性角度看，自由电子激光器同样具有显著优势。一台激光等离子体光源需消耗1.1兆瓦功率才能产生500瓦的极紫外光，若为8台极紫外扫描仪供能，总功耗将达8.8兆瓦。与之相比，一套自由电子激光设备可为8台高数值孔径扫描仪各提供2000瓦的极紫外光，而总功耗仅为4兆瓦——功率提升四倍，能耗却降低一半。若将加速器中的纯铌（Nb）超导腔替换为Nb₃Sn超导腔，总功耗可进一步降至2兆瓦，使自由电子激光器的能效达到当前激光等离子体技术的16倍以上。此外，采用自由电子激光器还可省去每年数百万美元的收集镜更换成本，因此，一套自由电子激光设备不仅技术更先进，成本也更具竞争力，能大幅降低整个工厂的运营费用。

或许最重要的一点是，自由电子激光器的波长可连续调谐。等离子体光源的波长受限于特定元素的原子发射线（如当前激光等离子体系统依赖锡原子）。若行业未来需转向6.7纳米波长的光刻，就必须将锡等离子体替换为其他元素，钆是最有可能的选择，但钆的毒性会给集成带来挑战。而自由电子激光器无需更换元素，只需调整电子束能量即可实现波长调谐，为亚纳米节点及更小尺度光刻所需的短波长光源提供了直接解决方案。

提升能效：能量回收直线加速器（ERL)

能量回收直线加速器（ERL）是使工业级自由电子激光器实现高能效的关键技术。电子束通过波荡器产生光后（仅损失少量能量），并不会被直接丢弃，而是被送回加速器，但与加速腔的加速场呈180°反相。在减速相位，电子束将大部分剩余能量传递给加速腔，这些储存的能量随后可用于加速下一批新电子。这种能量回收过程大幅提升了整个系统的插墙能效（即设备从电网获取的能量与有效输出能量的比值）。

隧道尽头的光

向基于加速器的极紫外光源转型，绝非简单的技术升级，而是一次范式革新——其重要性堪比上一代从汞灯到准分子激光器的技术跨越。通过登上亮度阶梯的顶端，自由电子激光器不仅能提供更多光子，还能提供“更优”的光子：相干、偏振、高能效（至少相对而言）且波长可精准调谐。在追求晶体管密度最大化的道路上，自由电子激光光源将成为下一个重要里程碑。

资讯原稿作者：克里斯·安德森、迪伦·布莱克、凯文·海德里希、丁·阮

参考文献与资料

• 丁·阮、克里斯·梅斯，《真空紫外与X射线自由电子激光器》，美国粒子加速器学校，加州大学戴维斯分校课程资料（2024年7月）。

• 乔·博伊德，《摩尔定律的未来是否取决于粒子加速器？》，《IEEE综览》，2024年6月10日。

• H.J.莱文森，《极紫外光刻图形化的挑战与局限》，《微/纳米图形化材料与计量学杂志》，第24卷，第1期（2024年）。

• 蔡司半导体制造技术公司，《未来之光：极紫外光刻如何工作？》，《蔡司半导体制造技术杂志》，2022年12月6日。

新闻来源：《光学与光子学新闻》2025年11月
